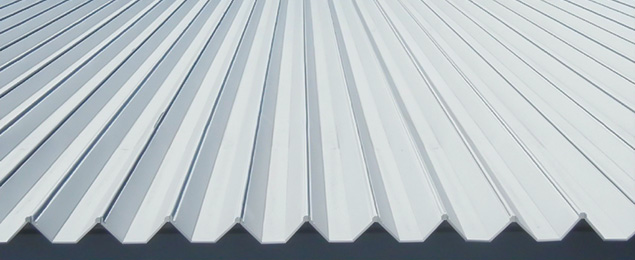

ヨドルーフ90ハゼ
特長
● ハゼシリ ー ズの経験から生まれた中型ハゼ折板です。
● ボルトレスタイプのため、トラブルの原因となる屋根材の貫通孔がなく、水密性にすぐれています。
● 防音性・防露性にも、すぐれた特長を発揮します。
● 中間山部も必ず電動シーマーで締めつけてください。
● 成形は出口から見てカタログ形状、葺方向は右から左です。
標準仕様 |
板厚 |
0.6 • 0.8mm |
板巾 |
914mm |
働き巾 |
600mm |
最短寸法 |
1,650mm |
|

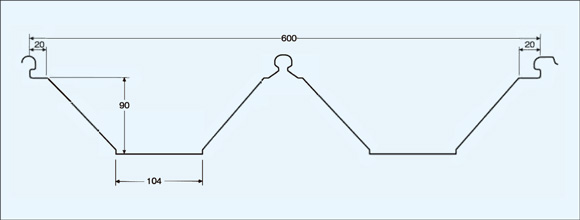

断面形状
断面性能表
板厚 |
重量 |
正圧 |
負圧 |
mm |
kg/m |
kg/m2 |
I×cm4/m |
Z×cm3/m |
I ×cm4/m |
Z×cm3/m |
0.6 |
4.49 |
7.48 |
146.00 |
31.40 |
97.30 |
19.50 |
0.8 |
5.92 |
9.87 |
194.67 |
41.87 |
129.73 |
26.00 |
屋根30分耐火構造 FPO3ORF-0482(ハイエチレンスーパー) FPO3ORF-0483(フネンエース)

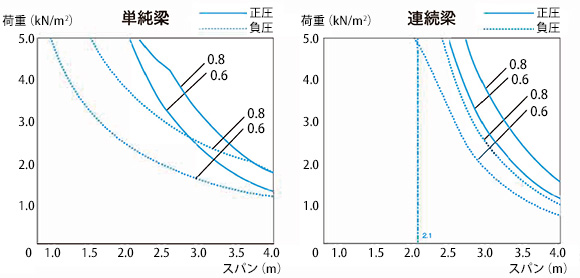

許容スパン表(参考)(等分布荷重kN/m2)
