ボルトレス折板構法 BL-500
特長
1. 固定および緊結方法
● 特殊で強力な固定金具と、タイトフレームを、折板のリブに、はさみ固定し、強力な馳掛方法で緊結します。
2. 防水性（耐漏水性能）
● 毛細管現象防止空間を持った断面形状になっているため、合せ部分の耐漏水性能は極めて優秀です。
3. 熱応力（音鳴り防止性能）
● 太陽輻射熱や気温の変化による折板の伸縮は、固定金具の押え込み部分でスライドします。無理な応力が働いて反り返ったり、固定ボルトの孔を変形させる様なトラブルを生じません。
4. 施工性と経済性
● 馳部に固定金具を差し込み、ボルトをナットランナー（工具）で緊結すれば完了、施工性は早く工期の短縮が出来ます。

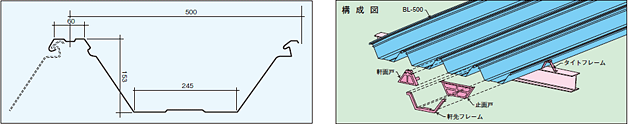

断面形状

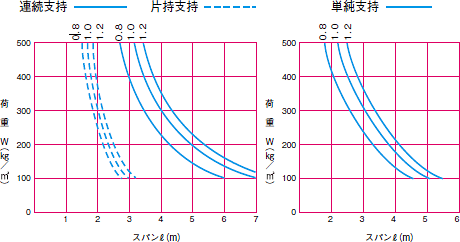

許容梁間
| 標準仕様 |
| 板厚 |
0.8・1.0mm |
| 板巾 |
762mm |
| 働き巾 |
500mm |
| 最短寸法 |
1650mm |
|
断面性能表
| 板厚 |
重量 |
断面2 次モーメント |
断面係数 |
| m/m |
kg/m |
kg/�� |
I ×cm4/m |
Z×cm3/m |
| 0.8 |
4.94 |
9.88 |
280.5 |
30.2 |
| 1.0 |
6.13 |
12.26 |
380.3 |
40.9 |
|

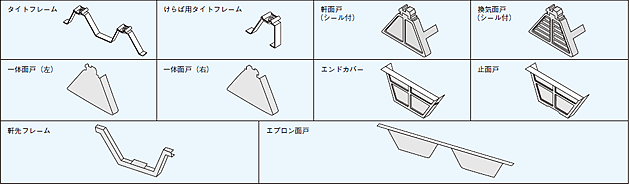

部材
その他の屋根材
製品に関するお問い合わせ
■宇和島本社 〒798-0083 愛媛県宇和島市夏目町2-1-2 電話0895-22-1132 ファックス0895-24-6364
■松山営業所 〒791-8021 愛媛県松山市六軒家町5番地8 電話089-923-6888 ファックス089-923-7970
当社のBL-500 折板は経済性、意匠性、施工性にすぐれ施工実績も多く、台風における被害は皆無の実績を誇っています。
