G-170

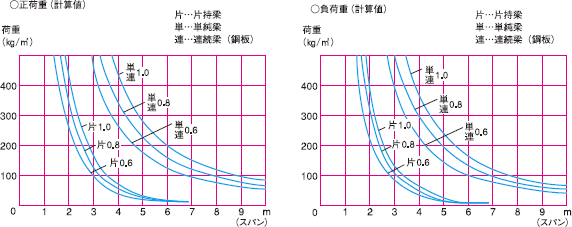

1.強度
● 元旦折板G-170は、船底型の吊子を採用しているために、従来の丸ハゼ折板の吊子のように1点で強度を負担するのではなく、船底型吊子の左右のハゼ2ヶ所で負担しますので、従来にない強度が実現しました。熱伸縮も船底型吊子が吸収します。
● 右図のA部及びB部の2ヵ所で屋根材が強固に固定されています。
● 屋根材ハゼ部が二重になっているのでハゼ嵌合強度はさらに向上します。
2.意匠性
● ハゼ締め機を使用しないため、屋根材をキズつけません。
● 山高170�个蚤膩新�築物のスケール感を活かします。
3. シングル仕様（一重折板）とダブルパック仕様（二重折板）があります。
4. 屋根30分耐火構造 通則指定FP030RF-9326
5.施工性
● 完全嵌合式折板のため、ハゼ締め作業が不要で施工が早くできます。

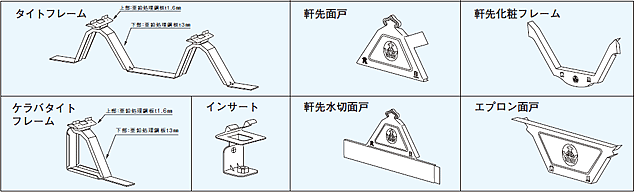

● タイトフレームをセットし、本体を足で踏み込むだけでワンタッチ式で施工が簡単にできます。
● 従来の丸ハゼ折板と違い、タイトフレームが左右対称なので、タイトフレーム設置時点で屋根材の方向性を考慮する必要がありません。
● 元旦折板G-170は、船底型の吊子を採用しているために、従来の丸ハゼ折板の吊子のように1点で強度を負担するのではなく、船底型吊子の左右のハゼ2ヶ所で負担しますので、従来にない強度が実現しました。熱伸縮も船底型吊子が吸収します。
● 右図のA部及びB部の2ヵ所で屋根材が強固に固定されています。
● 屋根材ハゼ部が二重になっているのでハゼ嵌合強度はさらに向上します。
2.意匠性
● ハゼ締め機を使用しないため、屋根材をキズつけません。
● 山高170�个蚤膩新�築物のスケール感を活かします。
3. シングル仕様（一重折板）とダブルパック仕様（二重折板）があります。
4. 屋根30分耐火構造 通則指定FP030RF-9326
5.施工性
● 完全嵌合式折板のため、ハゼ締め作業が不要で施工が早くできます。
● タイトフレームをセットし、本体を足で踏み込むだけでワンタッチ式で施工が簡単にできます。
● 従来の丸ハゼ折板と違い、タイトフレームが左右対称なので、タイトフレーム設置時点で屋根材の方向性を考慮する必要がありません。
|
||||||||||
|
|||||||||||||||
|
|
||||
 |
|||||
|
|
||||
|
|||||
|
|
||||
|
|||||
|
|
||||
|
|||||
|
|
||||
